市政管道声纳检测系统FB3831

更新:2015/6/7 10:41:39      点击:
  • 型号:FB3831
介绍

产品概述:
当管道处于满水或半管水状态,且不具备排干条件时,采用传统的CCTV视频检测手段已无法取得较好的检测效果,管道声纳检测系统适用于管径为100mm~6000mm范围内的各种材质的管道的声纳检测,为保管的维护保养提供有效信息。

系统组成:

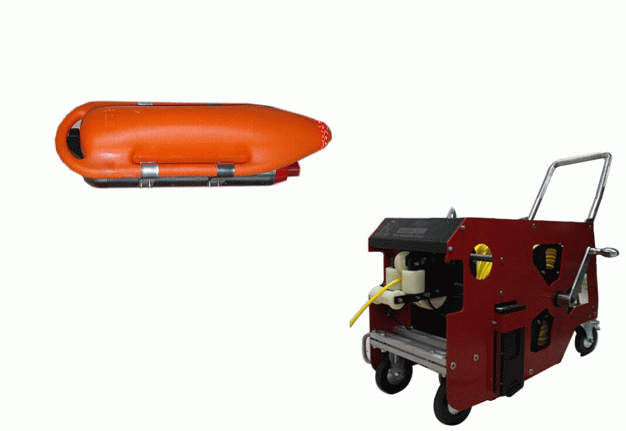

由声纳发射探头、电缆盘、漂浮装置、管道声纳检测成像分析软件四部分构成。
工做原理:
采用声纳成像技术,将水下扫描单元(声纳头)置于管道内部的水下(满管、半管均可),采用爬行器或人工拖拽的方式驱动(可滑行、漂浮)在管道内移动。结合管道声纳检测成像分析软件实时采集并显示出高分辨率的轮廓图片。通过分析轮廓特征可判定管道内部的沉积、凝结物或管壁的结构性缺陷。
技术参数:

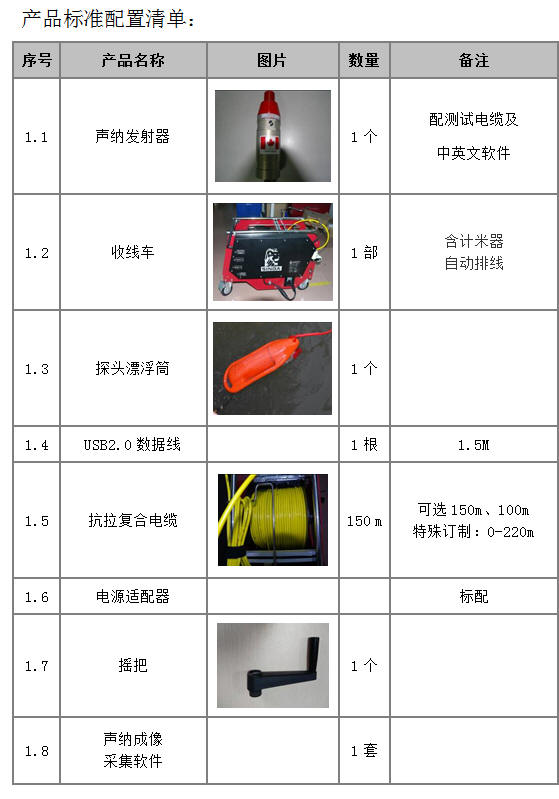

组件名称 数量 技术参数及说明
发射探头 1套

1. 材质:6061-T6 型铝和聚亚安酯;
2. 防水:IP68,水下最大深度1000m;
3. 声学频率:2MHz;
4. 波束宽度:1.1deg(-3db),圆锥形波束;
5. 范围分辨率(0.125m范围):0.5mm;
6. 最大适用管径:6000mm;
7. 发射脉冲宽度:4~20us;
8. 接收带宽:500KHz;
9. 尺寸:直径79.4 mm (3.125英寸)×总长273 mm((10.73英寸)
10. RS-485系列接口,速度为115.2kbps (RS-232可选)
4针芯湿插拔,尾部安装(Impulse MCBH-4-MP-SS)
11. 重量: 空气中:1.4 Kg(3磅) / 水中: 0.5 Kg(1磅)
12. 工作温度:0~40℃;
13. 存放温度:-20~70℃;

电缆盘 1台 1. 装配150m专业特种线缆,有增强保护层和护套,电缆抗拉力
≥227kg,具有防水、防油、耐磨、耐腐蚀等功能;
2. 采用便携拉杆设计,配备万向轮和刹车装置,便于移动与固定;
3. 线盘:自排线功能,手动放线、手动校正按钮、滑轨运行方向切换等功能;
4. 双电源供电系统设计:220V电源供电和48V锂电电池供电(选配)
5. 配备线缆清洁刷,可实现收线同时即时清理。
6. 设有紧急停止按钮,确保设备安全;
7. 配备电子计米器,精确定位距离,数据直接显示在屏幕上;
8. 工作温度:-10~55℃
9. 主要材料:航空铝材和高强度PC
10. 结构尺寸:70cm×44cm×48cm
11. 兼容性:可适用于爬行器
漂浮筒 1套 材料:芯材浮力材料、外壳超强聚乙烯橡塑
尺寸:670x250x120mm
性能:
1)、浮力>140N
2)、水中24小时支承试验铁块,浮力损失小于5%,可在水中可同时支持两个成人。
重量:2kg
包装箱 1个 强度:工程用高强度一体化包装箱;
声纳成像 采集软件 1套 1、 安装于电脑上,并通过USB数据线与控制盒连接,用于在检测过程中实时显示和采集检测图像。声纳图像表示的是一个个管道的横截面,通过色彩表示从管壁反射回来的回波强度,绘制管道横截面的结构,可对绘制的管道横截面图时行测量计算,录像、抓拍等功能。
2、 软件:后台处理软件PipeSonar.exe
3、 电脑操作系统支持Windows 98、Me、NT、2000、XP、Vista
4、 电脑最低配置要求:
1)100 MHz Pentium 处理器
2)16 MB 内存
3)60 G 硬盘
4)800×600×256 彩色图形显示器
5)Windows系统
